Zavareni h snop

Ah čelični snop je nazvan, jer je njegov odjeljak sličan slovu "H" . H je vrsta čeličnog konstrukcijskog člana sa laganom konstrukcijom, prema različitim proizvodnim metodama, prema vrućim valjanim H-grede i zavarenim H-snopom .

Vruće valjano h-grede

Vruća valjana H-snop je vrsta valjane temperature i čelične strukture za okruženje sa visokim performansama . Ima karakteristike visoko dimenzionalne preciznosti, standardizirane proizvodnje i uštede troškova .

Zavareni H-grede

Zavareni H-grede su vrsta čelika u obliku slova H izrađena po procesu zavarivanja . ima prednosti jake konstrukcijske savijanje, jednostavne konstrukcije i lagane konstrukcijske težine, kao što su višespratne zgrade, skladišta, lagane tvornice, i tako na .

Saznajte više oRazlika između zavarenih h greda i vrućih valjanih čeličnih greda.

Postoje dvije vrste zavarenih čeličnih greda: potopljeni lučni luk H-grede i visokofrekventni zavareni H-snop .

1. potopljeni luk zavareni H-grede: U proizvodnji potopljenog lučnog zavarenog h-grede, čelična ploča zavarena je automatskim rezom, formiranjem, automatskim potopnim lučnim zavarivanjem, korekcijom ivica krila i ostali procesi .

2. Visokofrekventni zavarivanje H-grede: Visokofrekventni zavareni H-snop je kroz visokofrekventnu struju kako bi metal lokalno postavio i zavarivanje zajedno .

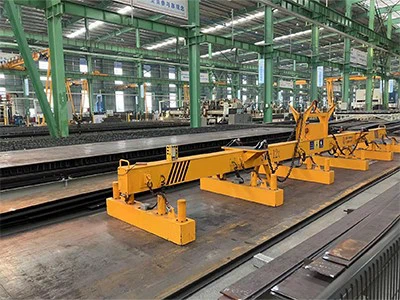

1. Slaganje



Čelične ploče kupljene od kvalificiranih čeličnih mlinova su u fiksnim mjestima nakon inspekcije . prije proizvodnje zavarenih H čeličnih greda, čelične ploče se podižu elektromagnetskim sisarima i postavljene na proizvodnoj liniji .

2. Rezanje plamena



Prema zahtjevima dizajna, web i prirubnica zavarenog H snopa izrađeni su rezanjem čelične ploče pomoću CNC uređaja za rezanje plamena, koja je tolerancija veličine ± 2mm .

3. Skupština



Zavarene H-grede sastoje se od prirubnica i web ploča . prirubnice, u vrhu i dnu H-grede, odupiru se savitim i smičnim silama . mine, smještene između sila škare . ove komponente su montirane kako bi se formirale na H-grede .

4. Zavarivanje



Automatska potopljena lučno oprema za zavarivanje opremljena je u našoj tvornici . s jedne strane, s druge strane može poboljšati efikasnost proizvodnje, može osigurati uniformu zavarivanja .

5. Ispravljanje



Toplina koja se generira tijekom zavarivanja može prouzrokovati deformaciju H čeličnog snopa ., dakle, H-grede nakon zavarivanja treba ispraviti .



Specifikacija



Čelična ocjena	Q235B
Web visina	220-1500 Mm
Visina prirubnice	8-60 Mm
Širina prirubnice	140-800 Mm
Brzina	7 m / min



Gore navedeni podaci temelje se na ocjeni Q235B, a specifično ispravljanje može varirati ovisno o različitim čeličnim razredom . za više detalja, molimkontaktinženjeri prodaje .

6. poliranje



Funkcija poliranja je čišćenje ulja i zaostale zavarivanja šljake na h gredama .

7. Inspekcija



Inspekcija kvaliteta prolazi kroz cjelokupni proizvodni proces i važan je korak za osiguravanje strukturalne stabilnosti . inspekcijskog osoblja za zavarene testiranje na testiranju kao TUV, abs, itd. . takođe su dostupne .

8. peskanje



Nakon peska, površina (SA2 . 5 razreda) H čelične grede je ujednačena i čista, što može osigurati da premaz može biti čvrsto pričvršćen i spriječiti eroziju korozivnih medija.

9. Slikarstvo



Potpuno zapečaćeno, ekološka sobna soba djeluje na principu protoka zraka i filtracije . za vrijeme zavarivanja H-grede, koji pročišćava sustav za filtriranje, koji se bavi u okruženju, a pridržavajući se standardima zaštite okoliša . ne samo da ne samo da održava sigurno i efikasno radno okruženje, već Takođe značajno smanjuje ekološki otisak za farbanje operativnog operacija .

1. Visoka čvrstoća i stabilnost: Zavarene Hrnere pružaju odličnu čvrstoću i stabilnost, čineći ih pogodnim za podršku velikim opterećenjima i odupiru se konstrukcijskim silama .

2. Prilagodba: Veličina presjeka zavarenog H-grede može se također odabrati i izvršiti u skladu sa zahtjevima, a prilagođavanje različitim nestandardnim veličinama . inženjeri mogu prilagoditi H-grede kako bi odgovarali određenim zahtjevima projekta .

3. ekonomičnost: U usporedbi s vrućim valjanim H-gredom, zavareni H-snop ima niske troškove izgradnje i manje gubitka . i u izgradnji strukture za smanjenje težine od 30% do 40% .

4. Izdržljivost: Zavareni H snop ima prednost dobrog otpora pritiska i visok kapacitet za vaganje . Zavareni spojevi H grede su jaki i izdržljivi, pružajući dugoročni konstrukcijski integritet i pouzdanost .

1. Visokokvalitetni zavarivanja zavarenih h greda postavljaju stroge zahteve za zavarenu opremu i veštinu zavarivača .

2. Zavareni H čelični snop može se deformirati nakon zavarivanja, tako da je ispravljanje nakon zavara potrebno .

3. U poređenju sa vrućim valjanim H-grede, proizvodna brzina zavarenih H-grede je sporija .

Zavarene H-grede koriste se kao grede i stupci u industrijskim i civilnim strukturama .

1

Čelični nosači opterećenja za industrijske zgrade .



2

Čelične gomile i potporne strukture za podzemne inženjerstva .



3

Strukture industrijske opreme za petrohemijske i električne energetskih industrija .



4

Komponente čeličnog mosta velikog raspona .



5

Grede i stubovi biljaka čelične konstrukcije od dugim rasponom.



6

Podrška grede za visoko raste čelične zgrade, stadioni, trgovačke centre ili izložbene dvorane .

U projektima čelične konstrukcije, vruće valjane i zavarene H-grede se međusobno nadopunjuju zbog složenosti građevinskog dizajna, na koje utječe faktori poput arhitektonske estetike, funkcionalnosti i troškova.

Vruće valjane H-grede često padaju na jedinstvene arhitektonske dizajne, koji su zavarivanje po mjeri rezanja i zavarivanja u glavnim čeličnim dvoranama, za jednostavnije čelične konstrukcije, za jednostavnije čelične strukture mogu biti dovoljne za dizajn i obradu treba .

Kao partner Synergia, ne morate brinuti o pitanju, "Kako da odaberem desnu H čeličnu gredu?" Samo podijelite svoje crteže, dizajnerski specifikacije ili bilo koje druge relevantne detalje, a mi ćemo riješiti svu izmišljotinu vašeg projekta čelične konstrukcije .

Evo 3 razloga što možete ovisiti o Synergiji da biste započeli projekte čelične konstrukcije .

1. Napredna proizvodna linija

3 Inteligentne proizvodne linije uključuju HID proizvodnu liniju za proizvodnju kutija, proizvodna linija čelika, PKG proizvodna linija opremljena su u našoj tvornici, što uvelike poboljšavaju efikasnost montaže čeličnih konstrukcija .

Zavarena proizvodna linija H snop

Linija za proizvodnju stupca kutije

PKG Inteligentna linija rezanja

2. Snaga kapaciteta

S snažnim mjesečnim proizvodnim kapacitetom od 6, 000 tona, dobro smo opremljeni da ispunimo velike potrebe s brzinom i pouzdanošću .

3. Petna usluge: inspekcija, površinski tretman, pakovanje

Inspekcija





Razumijemo važnost povjerenja, zbog čega podržavamo inspekciju treće strane za osiguranje kvaliteta.

Površinski tretman





Izvrsna otpornost na koroziju važna je za hemijske postrojenja, obalne površine čeličnih konstrukcija ili pošiljke čeličnih konstrukcijskih članova ., kao što su površinski tretmani poput peskanja (pucanja) i slikanje igraju u zaštiti h greda, stubova, čeličnih konstrukcija, itd. .



Napredno SA2 . 5 mogu se ispuniti peskanje i nanošenje pijesak sa prosječnom debljinom ne manje od 125 μm.

Pakiranje





Rješenje za pakiranje, stubova ili drugi čelični konstrukcijski dijelovi dizajnirani su do maksimalne zaštite tijekom otpreme i stubova na čeličnim okvirima kako bi se spriječilo drvene trake, dodatno očuvanje greda iz ogrebotina, što može oštetiti sliku i uzrokovati koroziju .

Zaključno, zavarene H-grede nude snagu, prilagođenu i ekonomičnost za složene čelične strukture projekata . Synergia osigurava visokokvalitetnu, efikasnu izradu sa naprednim strojevima i odličnim proizvodnim kapacitetom.Neka vam naši inženjeri prodaja pruže personalizirana podrška odmah!
