Čelične konstrukcije stubovi i čelične grede|Vrste, karakteristike i aplikacije

Pregled

U velikim i srednjim industrijskim postrojenjima, javnim zgradama i višespratnim čeličnim konstrukcijama ili radne platforme, čelični stupci služe kao kritične nosive komponente koje podržavaju cijelu strukturu i prenose vertikalne sile .

Glavni čelični stubovi i grede u čeličnim konstrukcijama

H-grede

H-grede se široko koriste zbog njihove visoke snage i lakše za težine i lakoća izmišljotine . kategorizirani su u vruće valjane H-grede (standardne dimenzije) i zavarene H-grede (prilagodbe za određene potrebe za projekte) .

Sekcijske karakteristike konstrukcijskog čelika H-grede:

• Čelični H-snop sastoji se od prirubnica (vodoravni dijelovi) i web (vertikalni dio koji povezuje prirubnice) .
• Prirubnice se prvenstveno odupru aksijalnim silama generiranim savijanjem trenutaka, dok web uglavnom ruči smične sile .
• Oblik "H" pruža odličnu krutost savijanja, čineći ga vrlo efikasnim za otpornost tereta za savijanje .

Aplikacije

• Radionice čelične konstrukcije
• Skladišta čelične konstrukcije
• Multi-story čelične poslovne zgrade

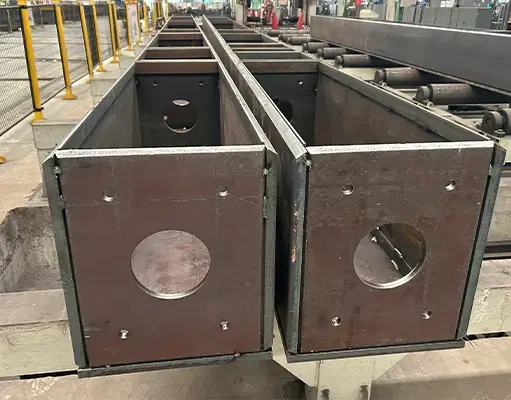

Stupci čeličnih kutija

Stupci čeličnih kutija vrlo su preferirani u teškim čeličnim konstrukcijama zbog superiornog nosivog nosivosti.







Sekcijske karakteristike čeličnih box stupaca:

• Zavareni čelični box stupac je šuplji čelični stupac sa pravokutnim presjekom, obično montažnim čeličnim pločicama zavarivanje, zajedno.
• Stupci čeličnih kutija nude vrhunsku krutost i otpor na savijanje, a njihova torzijska krutost može biti 5-8 puta veća od onog od H-grede .
• Interni dijafragme ili učvršćivači često su ugrađeni kako bi se spriječilo deformaciju pod velikim opterećenjima, osiguravajući čelični okvir "strukturni integritet stupaca .

Primjene:

• Visoke čelične zgrade
• Čelični mlinovi
• Metalurško proizvodne radionice
• Čelični mostovi za dugi raspon
• Elektrane

Čelični stubovi rešetke

Za razliku od čelika od čvrstog dijela (H-grede ili čelični stupci), rešetke čelične stupce sadrže otvoreni-web dizajn, pružajući laganu, ali visokoj krutosti .

Sekcijske karakteristike rešetkinskih stupaca:

• Obično izrađen od raznih čeličnih profila poput H-grede, uglate čelika ili kružnih šupljih presjeka (CHS) povezane sa trakama za traku ili baletske ploče .
• Presjek raspoređivanja povećava otpor savijanja i smanjuje upotrebu materijala .

Primjene:

• Visoki čelični kule (E . g . kule za prijenos)
• Sistem teških čelika
• Čelični mostovi (kao pristaništa ili elementi rešetke)

Kompozitni stubovi od čeličnog betona

Kompozitni stubovi od čeličnog betona kombiniraju čvrstoću čelika s masom i prigušenim svojstvima betona, što rezultira vrlo efikasnim i ekonomskim strukturnim rješenjima .

Ključne karakteristike:

• Oblik presjeka čelika može biti izrađen po mjeri za ispunjavanje zahtjeva za projekte, uključujući raskrilna dijela, H-grede ili stupce čelika .
• Stude za smicanje obično su zavarene na površinu čelika kako bi se osigurala jaka i kontinuirana veza s betonom .
• Često se koristi kao ugrađeni stubovi za temelje u visokim čeličnim zgradama.

Primjene:

• Super visokog čeličnih zgrada.
• Stupci mosta za dugi raspon mosta
• Offshore čelične platforme

Ključne komponente čeličnih stupaca

Osnovne ploče od čeličnih stupa

Osnovna ploča čelika je osnovni član koji povezuje čelični stupac na betonsku osnovu . njegova primarna uloga je da podnese težinu čeličnog stupca i ravnopravno distribuira u temelju, sprečavajući koncentracije stresa .

Škarov ključ

Ključ za smicanje je bitna komponenta koja se okreće za otpornoj na snazi ​​koja se ponaša na čeličnom stupcu . bavljenje temeljem, osigurava ukupnu stabilnost čelične konstrukcije, posebno pod dinamičnim opterećenjima poput zemljotresa ili drugih značajnih vanjskih sila .

Sidreni vijci i vijci za fondacije

Sidreni vijci, poznati i kao vijke za osnivanje, specijalizirani su pričvršćivači koji se koriste za sigurno popravljaju čelične stupce na betonske temelje . Ovi vijci pružaju odličnu zatezanje i čvrstog otpora, čvrsto sidrivanje osnovne ploče stupca za beton .

Čvrsti tanjiri

Kao što vidite na slikama, razne ploče za učvršćivanje zavarene su na čelične stupce i grede tijekom izrade .

Njihove glavne funkcije su:

• Povećavanje krutosti čeličnih stubova ili greda, čini ih otpornijim na savijanje .
• Poboljšanje nosivosti nosivosti čeličnih članova, omogućujući im da nose teže opterećenja.
• Smanjenje koncentracije napona na kritičnim mjestima, poboljšanje trajnosti čeličnih konstrukcijskih članova (poput kutija za čelične kutije, zavarene H-grede ili čelične stupove u obliku krila) .
• Sprječavanje lokalnog izbijanja web ili prirubnice kada su čelične grede ili čelične stupce pod opterećenjem .

Korbeli (nosači od krana)

Korbeli, koji se često nazivaju čelični nosači, obično se nalaze u industrijskim čeličnim konstrukcijama, kada su potrebni iznad čeličnih dizalica . Ovi čelični nosači zavare se na čelične stupce kako bi se omogućile dizalice za prebacivanje i siguran rad nadzemnih dizalica, prenoseći njenu tešku učitavanja efikasnim u glavne stupce .
